Juntas de Desmontagem

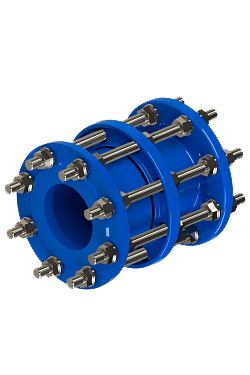

Junta de desmontagem auto-travada com parafusos em aço zincado
08.600

Ficha Técnica
Desenho CAD / 3D

Características:

  • Permite uma rápida desmontagem de qualquer acessório numa canalização
  • Corpo e flanges: ferro fundido dúctil EN-GJS-500-7 (GGG50)
  • Junta de vedação: EPDM
  • Parafusaria: aço zincado cl.8.8
  • Revestimento interior e exterior: tinta epóxica potável ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Desenho 3D Quantidade
10101001 DN 40 PN 10/16
10101061 DN 40 PN 25
10101101 DN 40 PN 40
10101002 DN 50 PN 10/16
10101062 DN 50 PN 25
10101102 DN 50 PN 40
10101003 DN 60 PN 10/16
10101063 DN 60 PN 25
10101103 DN 60 PN 40
10101004 DN 65 PN 10/16
10101064 DN 65 PN 25
10101104 DN 65 PN 40
10101005 DN 80 PN 10/16
10101065 DN 80 PN 25
10101105 DN 80 PN 40
10101006 DN 100 PN 10/16
10101066 DN 100 PN 25
10101106 DN 100 PN 40
10101007 DN 125 PN 10/16
10101067 DN 125 PN 25
10101107 DN 125 PN 40
10101008 DN 150 PN 10/16
10101068 DN 150 PN 25
10101108 DN 150 PN 40
10101009 DN 200 PN 10
10101039 DN 200 PN 16
10101069 DN 200 PN 25
10101098 DN 200 PN 40
10101010 DN 250 PN 10
10101040 DN 250 PN 16
10101070 DN 250 PN 25
10101099 DN 250 PN 40
10101011 DN 300 PN 10
10101041 DN 300 PN 16
10101071 DN 300 PN 25
10101100 DN 300 PN 40
10101012 DN 350 PN 10
10101042 DN 350 PN 16
10101081 DN 350 PN 25
10101109 DN 350 PN 40
10101013 DN 400 PN 10
10101043 DN 400 PN 16
10101072 DN 400 PN 25
10101110 DN 400 PN 40
10101014 DN 450 PN 10
10101044 DN 450 PN 16
10101073 DN 450 PN 25
10101111 DN 450 PN 40
10101015 DN 500 PN 10
10101045 DN 500 PN 16
10101074 DN 500 PN 25
10101123 DN 500 PN 40
10101016 DN 600 PN 10
10101046 DN 600 PN 16
10101075 DN 600 PN 25
10101112 DN 600 PN 40
10101017 DN 700 PN 10
10101047 DN 700 PN 16
10101076 DN 700 PN 25
10101113 DN 700 PN 40
10101018 DN 800 PN 10
10101048 DN 800 PN 16
10101077 DN 800 PN 25
10101114 DN 800 PN 40
10101019 DN 900 PN 10
10101049 DN 900 PN 16
10101078 DN 900 PN 25
10101115 DN 900 PN 40
10101020 DN 1000 PN 10
10101050 DN 1000 PN 16
10101079 DN 1000 PN 25
10101116 DN 1000 PN 40
10101021 DN 1200 PN 10
10101051 DN 1200 PN 16
