Válvulas de Retenção

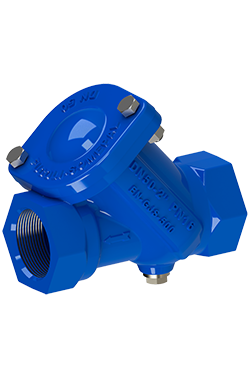

Válvula de retenção BOLA
03.300

Ficha Técnica
Certificados
Manual de Operações
Desenho CAD / 3D

Características:

  • Impede o retorno do fluxo
  • Montagem na posição horizontal ou vertical
  • Vedação metal/borracha (EPDM)
  • Distância entre flanges Série 48, segundo a EN 558 tabela 2
  • Corpo e tampa: ferro fundido dúctil EN-GJS-500-7 (GGG50)

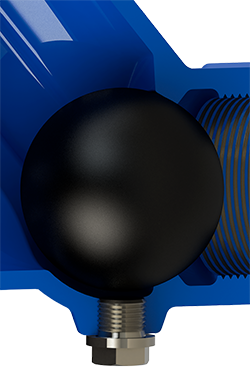

  • Bola: aluminio (DN32 a DN100); ferro fundido dúctil EN-GJS-500-7 (DN125 a DN400)
  • Revestimento da bola: NBR
  • Revestimento interior e exterior: tinta epóxica potável ≥ 250µm aprovado segundo o GSK-ID: 1247 (RAL-GZ662)


Código Descrição Desenho CAD Quantidade
10763514 DN 32 1 1/4" PN 10/16
10763524 DN 40 1 1/2" PN 10/16
10763544 DN 40 PN 10/16
10763534 DN 50 2" PN 10/16
10763554 DN 50 PN 10/16
10763564 DN 60 PN 10/16
10763574 DN 65 PN 10/16
10763584 DN 80 PN 10/16
10763594 DN 100 PN 10/16
10763604 DN 125 PN 10/16
10763614 DN 150 PN 10/16
10763624 DN 200 PN 10
10763628 DN 200 PN 16
10763634 DN 250 PN 10
10763638 DN 250 PN 16
10763644 DN 300 PN 10
10763648 DN 300 PN 16
10763654 DN 350 PN 10
10763658 DN 350 PN 16
10763664 DN 400 PN 10
10763668 DN 400 PN 16
