Válvulas de Retenção

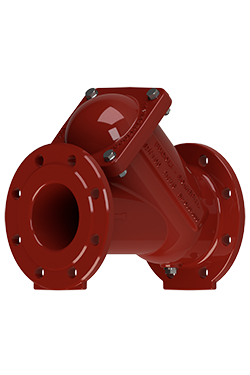

Válvula de retenção BOLA
11.500

Ficha Técnica
Desenho CAD / 3D

Características:

  • Impede o retorno do fluxo
  • Montagem na posição horizontal ou vertical
  • Vedação metal/borracha (NBR)
  • Distância entre flanges Série 48, segundo a EN 558 tabela 2
  • Corpo e tampa: ferro fundido dúctil EN-GJS-500-7 (GGG50)

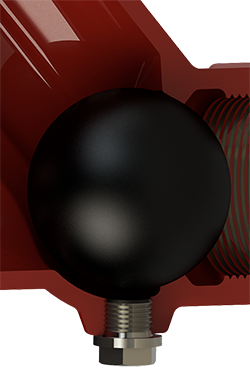

  • Bola: aluminio (DN32 a DN100); ferro fundido dúctil EN-GJS-500-7 (DN125 a DN400)
  • Revestimento da bola: NBR
  • Revestimento interior e exterior: tinta epóxica para águas residuais RESICOAT R4 - ES ≥ 250µm de acordo com o RAL-GZ662 (GSK)

Código Descrição Desenho CAD Quantidade

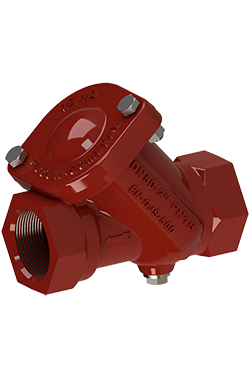

10764014 DN 32 (1 1/4") PN 10/16
10764024 DN 40 (1 1/2") PN 10/16
10764034 DN 50 (2") PN 10/16
10764044 DN 040 PN 10/16
10764054 DN 050 PN 10/16
10764064 DN 060 PN 10/16
10764074 DN 065 PN 10/16
10764084 DN 080 PN 10/16
10764094 DN 100 PN 10/16
10764104 DN 125 PN 10/16
10764114 DN 150 PN 10/16
10764124 DN 200 PN 10
10764128 DN 200 PN 16
10764144 DN 250 PN 10
10764148 DN 250 PN 16
10764164 DN 300 PN 10
10764168 DN 300 PN 16
10764184 DN 350 PN 10
10764188 DN 350 PN 16
10764204 DN 400 PN 10
107642042 DN 400 PN 10
10764208 DN 400 PN 16
